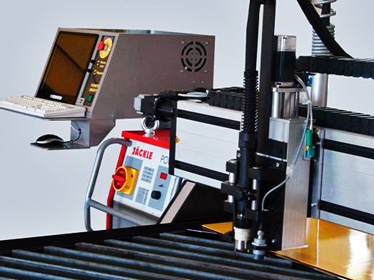

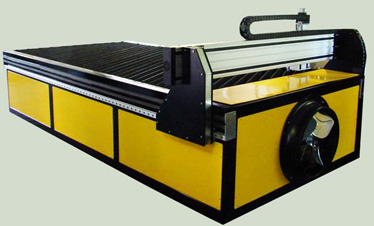

ATT Automatic cnc plazmavágó jellemzők:

Mechanika jellemzök:

• Hossztengely 3m felett: játékmentes fogasléc / fogaskerék hajtás

• Hossztengely 3m alatt: golyósorsós hajtás

• Golyósorsós hajtás a kereszt és a függőleges szánon

• Lineár gördülőelemes egyenesbevezetés minden tengelyen.

• Hajtás felbontás: paraméterezhetően 0,005 - 0,04 mm

• Ajánlott asztal hasznos névleges munkaméretek:

• 2000 x 1000, 1500 x 3000, 2000 x 3000, 2500 x 6000 (mm)

• Gyorsan cserélhető, rezgésmentesített, szögbenfútó, nagyterhelhetőségü vágórács kialakítás.

• Integrált füstgáz elszívás

Vezérlés jellemzők:

• Elektronikus felbontás paraméterezhető, de jellemzően 0,01 -0,02 (mm)

• Függőleges startpozició: automata szenzoros

• AC digitális szervómotorokal kivitelezett hajtás

• szerelvények: szűrt hűtésű vezérlőegységben, porvédett kivitelben

• felületkövetés: a rendszer az állandó vágómagasságot a konstans áramgenerátoros plazmatápok ívfeszültségéből szabályozza.

• függőleges pozíció helyzetvétel: automata lemezérzékeléssel

• USB file transfer

• LASER vezérelt startpozíció megadással.

Szoftver jellemzők:

• Egyszerü kezelés

• Ajánlott áram-sebesség-fúvóka táblázat mellékletben

• Tervezhető, beállítható a vágási sorrend, útvonal optimalizáció

• Kezdő és kifutó élek, pálya külső-belső offset definiálható

• Koordinátarendszer - szöghelyzet illesztés a vágandó lemezhez

• Szerszámpálya megtekintő modulok.

• Adatbevitel: USB / pen-drive

• Import formátumok: DXF-, HPGL-, G-code

• Felületkövetés: Hődeformációt szenvedett lemezek állandó vágóréssel történő vágásához a rendszer automata felületkövetővel rendelkezik. A felületkövetést
  a rendszer a konstans áramgenerátoros plazmatápok ivfeszültségéből szabályozza: beadható minimál és maximál kordináták között, ki- és bekapcsolható funkcióként, többverziós posztprocesszor támogatással.
